Steuerung und Messung mit Arduino:

Mit den mitgelieferten Arduino Sketches ist es möglich die Temperaturmessung, das Schalten der Hardware, ein externes Display sowie das manuelle Schalten der Hardware mittels eines Arduinos vorzunehmen.

Hierzu gibt es die zwei Kommunikationsvarianten USB oder LAN / WLAN. Im Installationspaket ist jeweils ein passender Arduino-Sketch und ein Schaltplan enthalten.

Zur Verdeutlichung der Funktion hier zwei Blockschaltbilder:

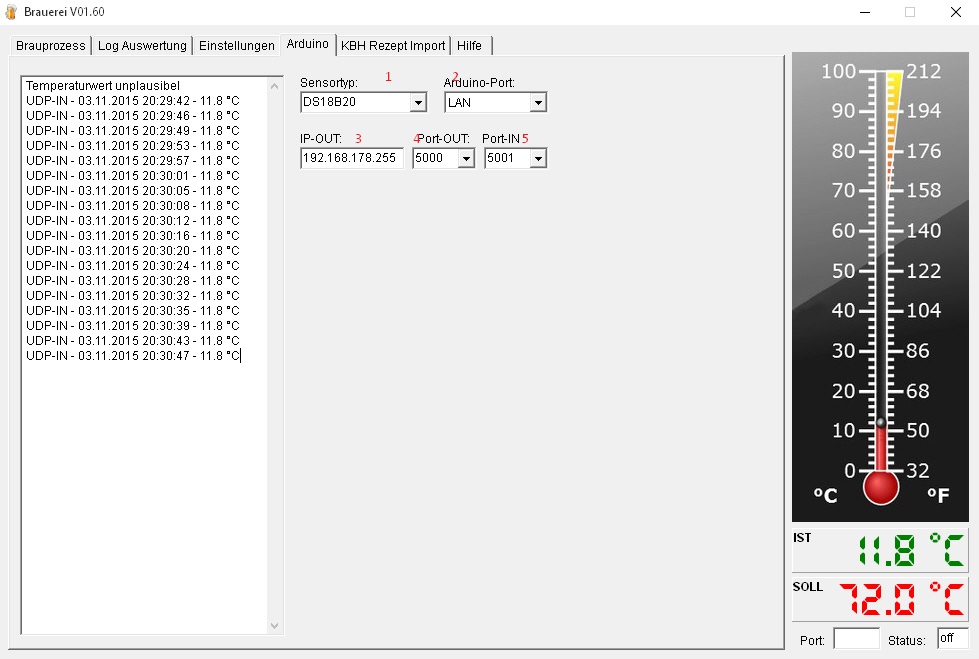

Wird in den Einstellungen an einer der möglichen Stellen Arduino gewählt, dann können die notwendigen Einstellungen in einem nur dann verfügbaren Reiter vorgenommen werden.

1. Verwendeter Sensortyp am Arduino

2. Kommunikationstyp zum Arduino LAN / WLAN bzw. USB

3. IP-Adresse an die UDP-Schalt-Nachricht gesendet wird

4. Port auf dem die UDP-Schalt-Nachricht gesendet wird

5. Port auf dem nach Temperaturwerten gelauscht wird

1. Verwendeter Sensortyp am Arduino

2. Kommunikationstyp zum Arduino LAN / WLAN bzw. USB

3. USB-Port auf dem kommuniziert wird

Ein Beispiel-Aufbau kann z.B. so aussehen:
